地面光伏支架系统
产品概述

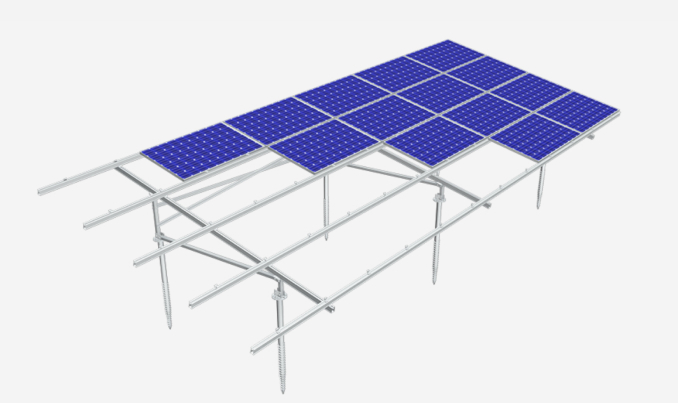

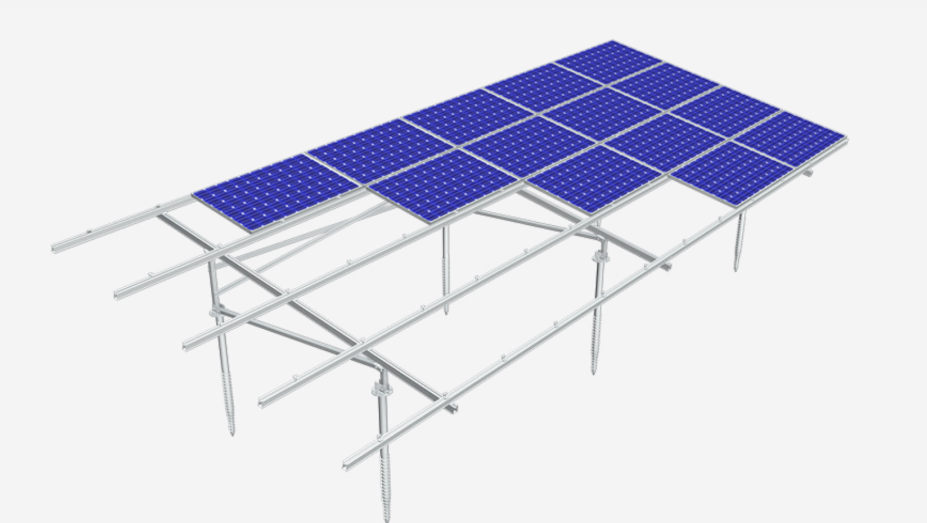

地面光伏支架系统NPGT4 是在PGT4基础上优化的一款低价格产品。适用于各小，中型光伏电站安装。全面优化支架系统设计，来应对日趋严格的价格要求。与其他产品一样，此款也具备高度的预安装结构，有效的缩短了安装时间，节省了安装成本。

产品特点
Rectangle
Rectangle
Rectangle
Rectangle
Rectangle

产品优势

技术参数

适应场景

产品优势
可选择的预安装组件，更节省安装时间与成本
  • 客户可根据项目需求，灵活定制多样性的预装支架组件，并在厂内进行预安装，无需任何现场切割或钻孔，较少的现场安装时间，直接降低了项目的安装成本。
全面优化结构,价格更具优势
  • 保证系统结构强度的同时，进一步优化了纵梁，横梁，立柱等结构。
高度预装节约安装时间
  • 安装零配件少，厂内高度预安装，无需任何现场切割或钻孔，减少现场施工难度，及施工时间，大大降低了项目成本。
现场灵活调节防水设计
  • 行业领先专业设计，根据地形调节设计，可实现垂直，东西，西南，南北调整，简化安装，实现光伏发电量最大化。
技术参数
安装地点
地面
安装基础
水泥基础，螺旋地桩
安装角度
0-20°
风荷载
38m/s
雪荷载
1.0KN/㎡
离地高度
300mm+
适用组件类型
有框，无框
组件排版方式
横向，竖向
设计标准
AS/NZS 1170，DIN 1055，JIS C8955：2017， International Building Code：IBC 2009,California Building Code：CBC 2010；

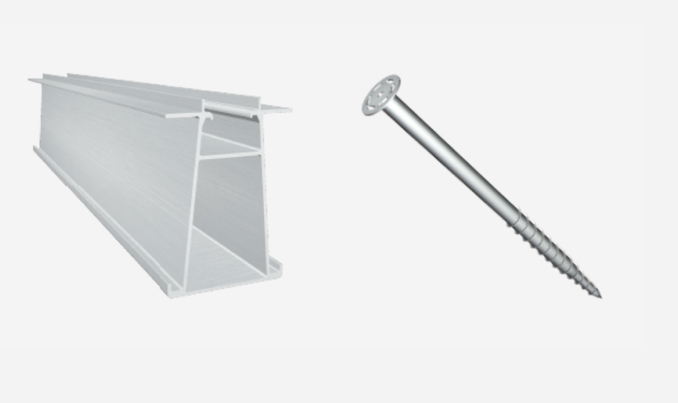

支架材质
AL6005-T5 (表面阳极氧化)

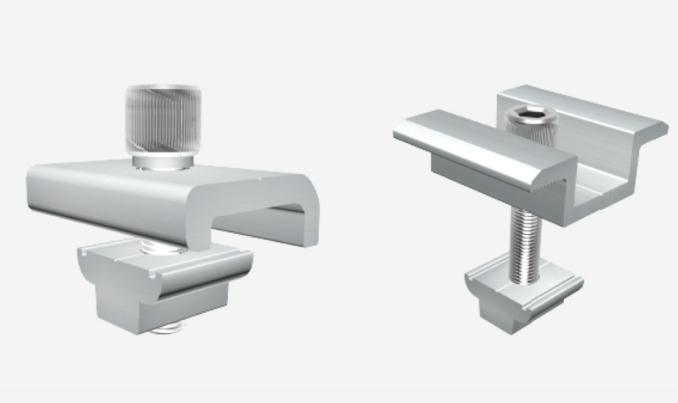

紧固件材质
锌镍合金&不锈钢SUS304
零配件材质
AL6005-T5 (表面阳极氧化)
支架颜色
自然银色或根据客户要求着色
系统质保
10年

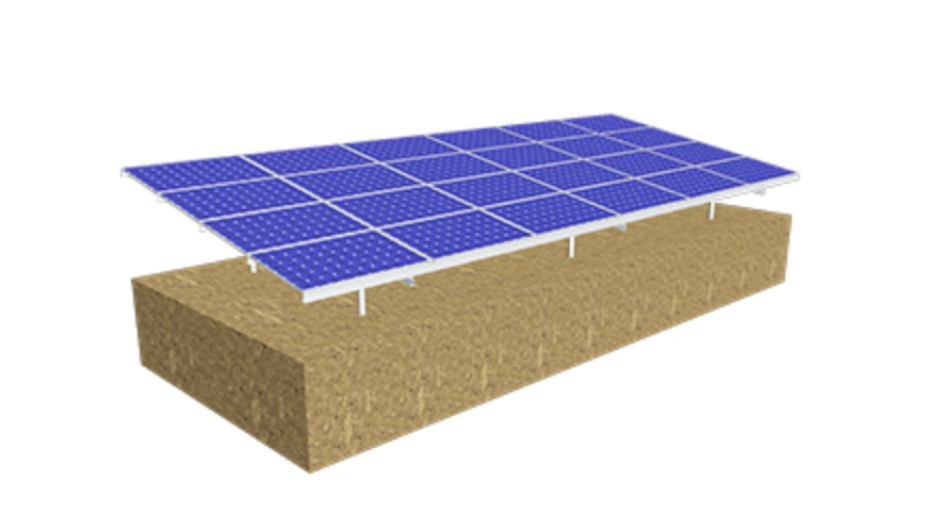

适应场景
.
