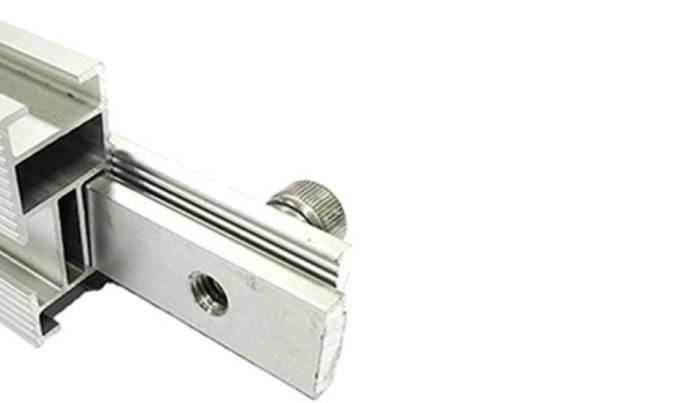

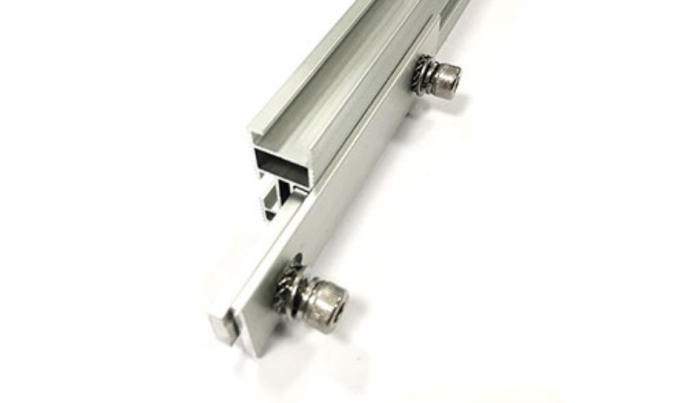

斜屋顶-瓷瓦-T形槽轨道
产品概述

主要适用于各种陶瓷瓦或琉璃瓦屋面光伏支架， 专业的设计让轨道组件与瓷瓦实现完美衔接。因地制宜的设计方案和优良的结构强度计算，节约安装时间降低安装成本；专利配件设计，带给您更多的快捷安装体验。

产品特点
Rectangle
Rectangle
Rectangle

产品优势

技术参数

适应场景

产品优势
适用于不同的屋顶
  • 根据每个客户的具体情况设计，灵活选择不同的支架组件；
全面兼容不同的光伏组件
  • 可自由和灵活地支持各种类型的光伏组件
节约施工成本和时间
  • 我们将为您提供安装手册与系统解决方案，所以在现场的施工简易
技术参数
系统名称
斜屋顶-瓷瓦-T形槽轨道H45
安装地点
斜屋顶
安装基础
瓷瓦，平瓦，石板瓦，沥青瓦等
安装角度
5-45°
风荷载
60m/s
雪荷载
1.6KN/㎡
适用组件类型
有框，无框
组件排版方式
横排，竖排
标准
AS/NZS 1170，DIN 1055，JIS C8955：2017，International Building Code IBC 2009,California Building Code CBC 2010；
支架材质
Q235B（热浸镀锌），AI6005-T5（表面阳极氧化）
紧固件材质
SUS304&锌镍合金&热浸镀锌
零配件材质
AI6005-T5（表面阳极氧化）
支架颜色
自然银色或根据客户要求着色
系统质保
10年

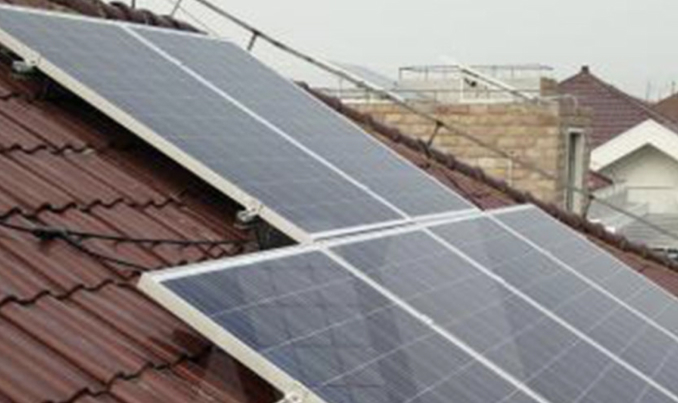

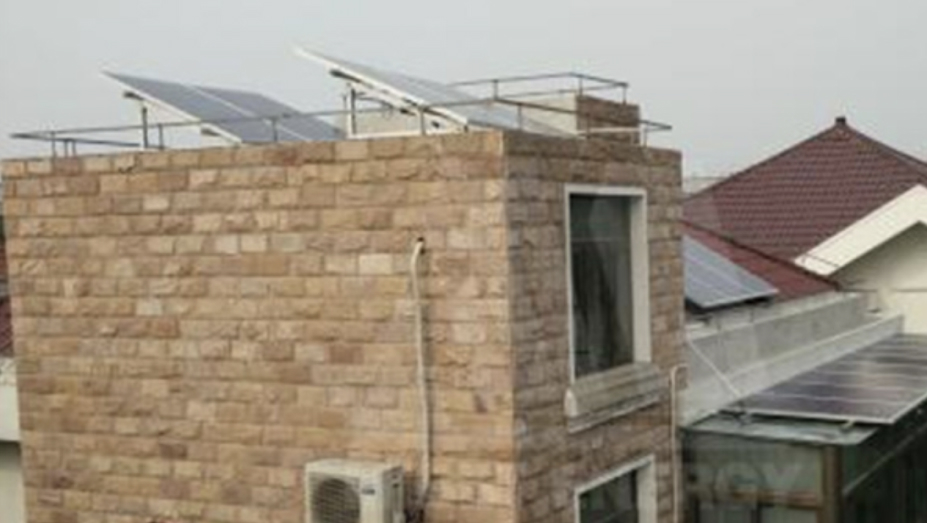

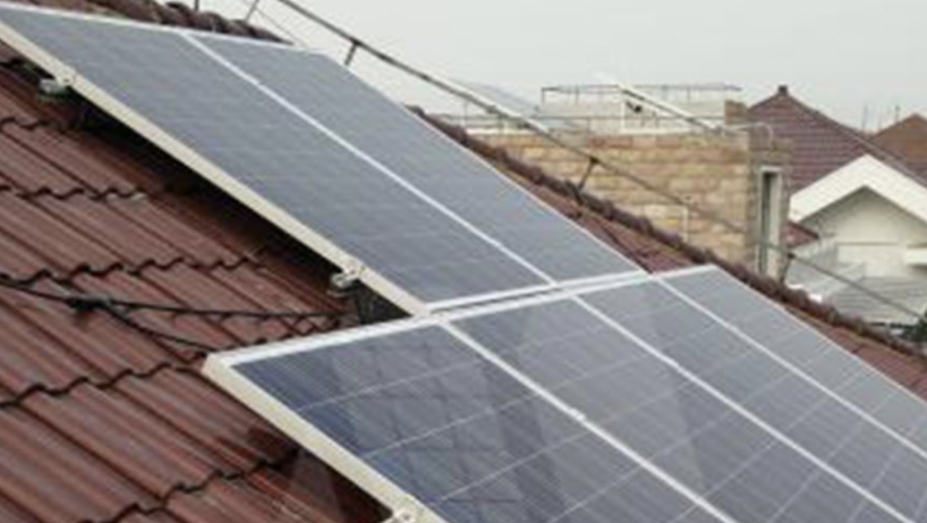

适应场景
.
