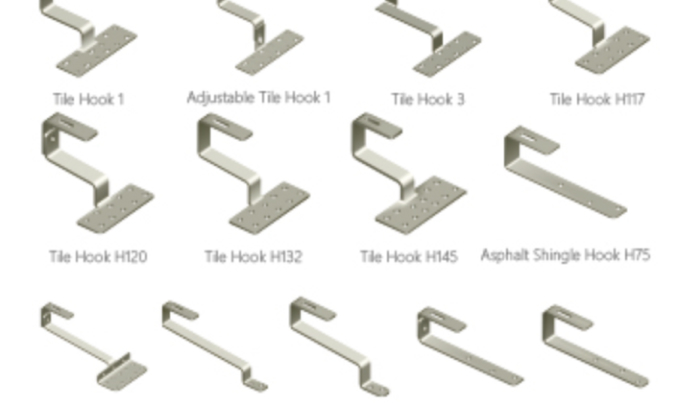

瓷瓦挂钩
产品概述

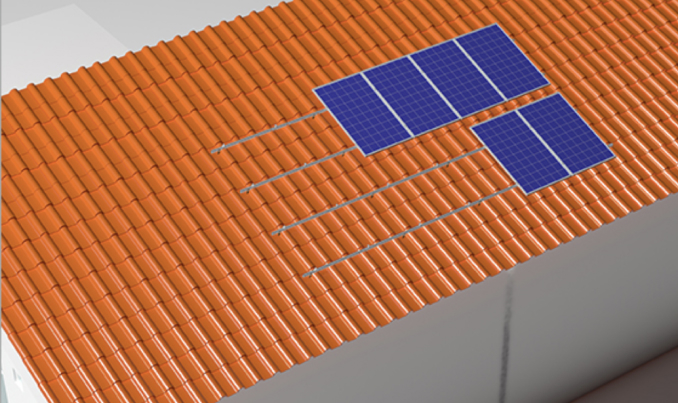

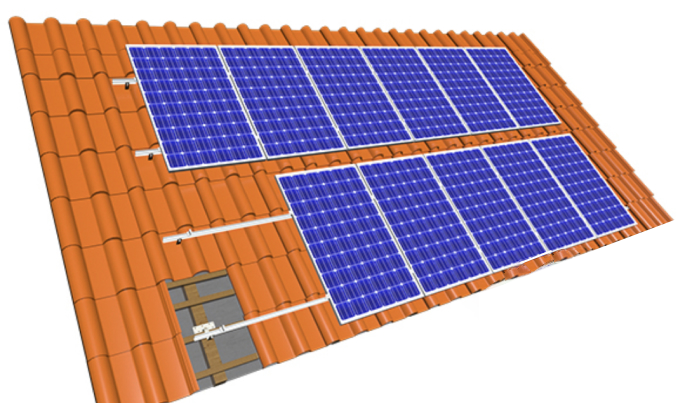

瓷瓦挂钩 主要适用于各种陶瓷瓦或琉璃瓦屋面光伏支架，专业的设计让挂钩组件与瓷瓦实现完美衔接。因地制宜的设计方案和优良的结构强度计算，节约安装时间降低安装成本；专利配件设计，带给您更多的快捷安装体验。

产品特点
Rectangle
Rectangle
Rectangle

产品优势

技术参数

适应场景

产品优势
适用于不同瓷瓦屋顶
  • 根据每个客户的具体情况设计，灵活选择不同的支架组件。
节约施工成本和时间
  • 专业的结构设计与系统解决方案，可以有效降低现场施工难度及施工时间，降低项目成本
全面兼容不同的光伏组件
  • 自主研发设计的压块，兼容市面上各大标准类型的光伏组件。
技术参数
安装地点
斜屋顶
安装基础
瓷瓦，平瓦，石板瓦，沥青瓦等
安装角度
5-45°
风荷载
60m/s
雪荷载
1.6KN/㎡
适用组件类型
有框，无框
组件排版方式
横向，竖向
设计标准
AS/NZS 1170 , DIN 1055 , JIS C 8955：2017, International Building Code IBC 2009 , California Building Code CBC 2010
支架材质
AI6005-T5 (表面阳极氧化)
挂钩材质
不锈钢SUS304&锌镍合金
紧固件材质
不锈钢SUS304&锌镍合金&热浸镀锌
零配件材质
AL6005-T5 (表面阳极氧化)
支架颜色
自然银色或根据客户要求着色
系统质保
10年

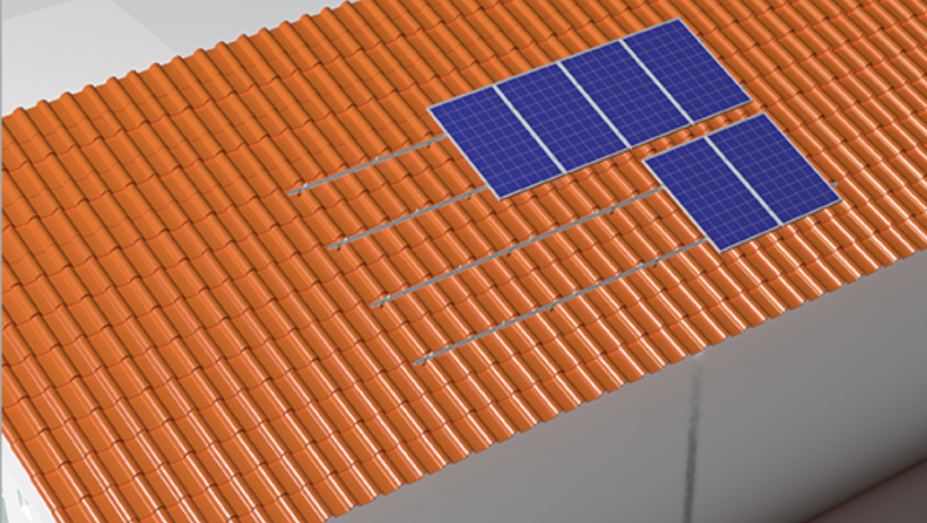

适应场景
.
