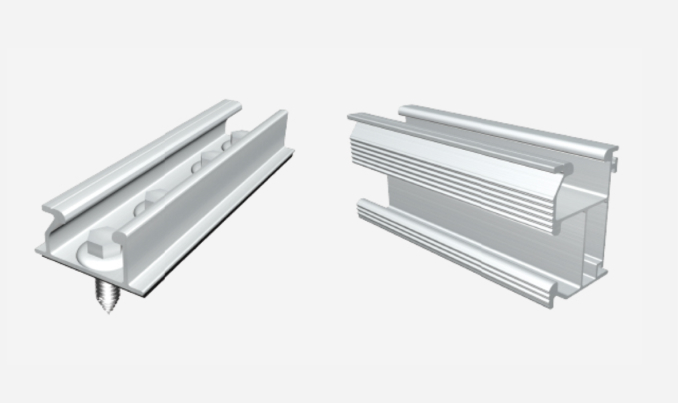

平面支撑座组件
产品概述

平面支撑座组件 ，主结构材质铝合金，通过专业的设计让支撑座与T形彩钢瓦的完美衔接，实现您对安装的要求，因地制宜的设计方案和优良的结构强度计算，帮您一定程度上降低工程的安装时间和安装成本，专利配件的独特设计，带给您更多的快捷安装体验。

产品特点
Rectangle
Rectangle
Rectangle

产品优势

技术参数

适应场景

产品优势
适用于不同彩钢瓦屋顶
  • 根据每个客户的具体情况设计，灵活选择不同的支架组件。
节约施工成本和时间
  • 我们将为您提供安装手册与系统解决方案，所以在现场的施工简易，较少的施工时间直接降低了项目成本。
全面兼容不同的光伏组件
  • 可自由和灵活地支持各种类型的光伏组件。
技术参数
安装地点
斜屋顶
安装基础
T形彩钢瓦
安装角度
0°
风荷载
60m/s
雪荷载
1.6KN/㎡
适用组件类型
有框，无框
组件排版方式
横向，竖向
设计标准
AS/NZS 1170，DIN 1055，JIS C8955：2017，International Building Code：IBC 2009,California Building Code：CBC 2010；
支撑座材质
AL6005-T5 (表面阳极氧化)
紧固件材质
SUS304&锌镍合金&热浸镀锌

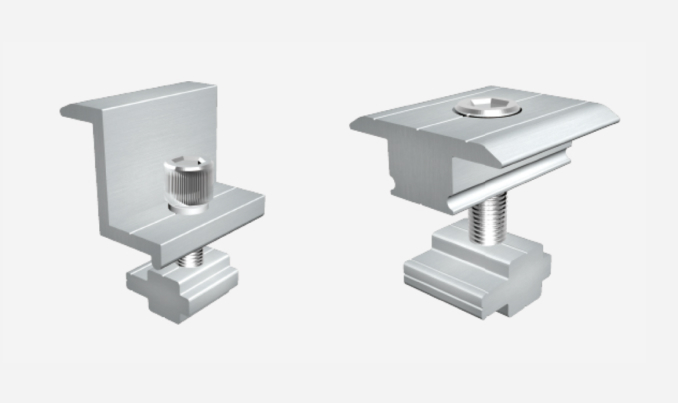

零配件材质
AL6005-T5 (表面阳极氧化)
支架颜色
自然银色或根据客户要求着色
系统质保
10年

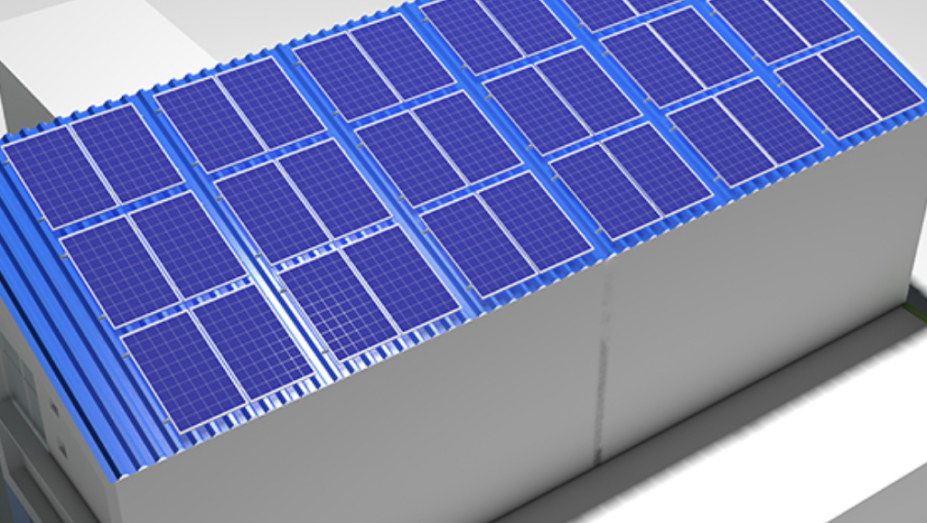

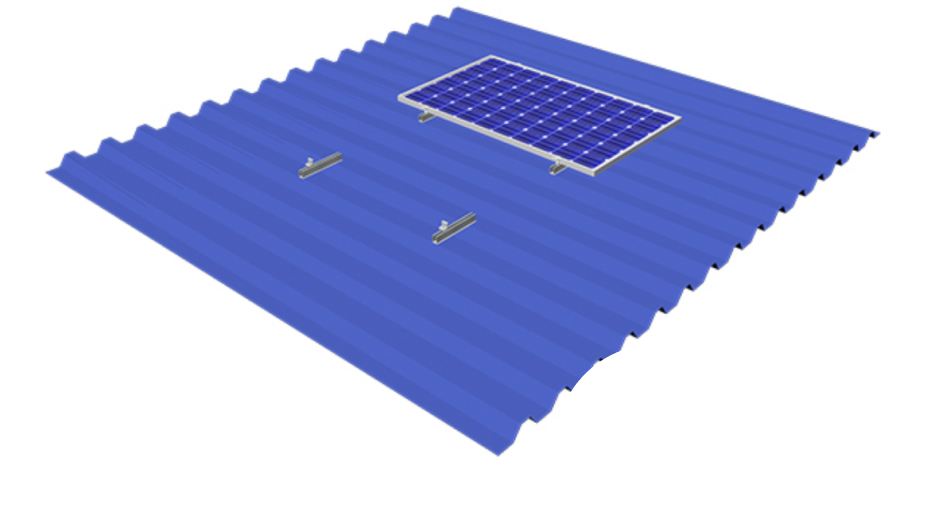

适应场景
.
