地面单立柱光伏支架系统
产品概述

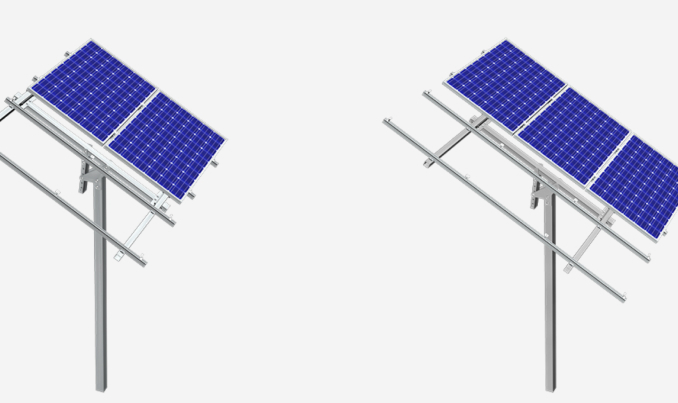

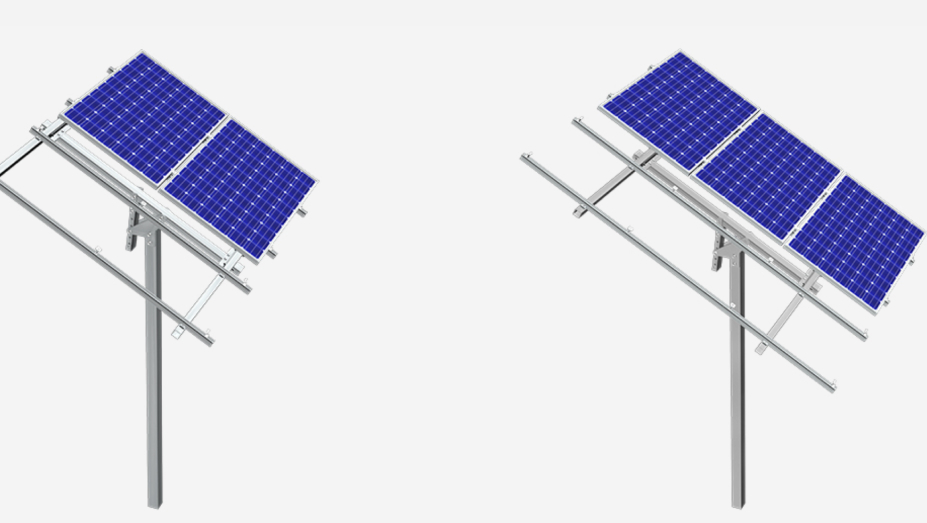

地面单立柱光伏支架 是一款专门针对大型商业及公共事业电站研发的解决方案，适用于各种小山丘及不平整区域项目，该产品设计灵活，可支撑6块板、8块板及10块板，全部配件采用热浸镀锌钢和铝合金，使用寿命更长，结构上的优化设计，有效的提高了安装时效，大大降低了工程安装成本。

产品特点
Rectangle
Rectangle
Rectangle
Rectangle
Group

产品优势

技术参数

适应场景

产品优势
适应环境强，发电效率高
  • 适用于不同的地面环境。
专业的结构设计
  • 确保系统整体稳定性及强度，厂内完成预制，现场只需要紧固件固定拼接即可完成安装。

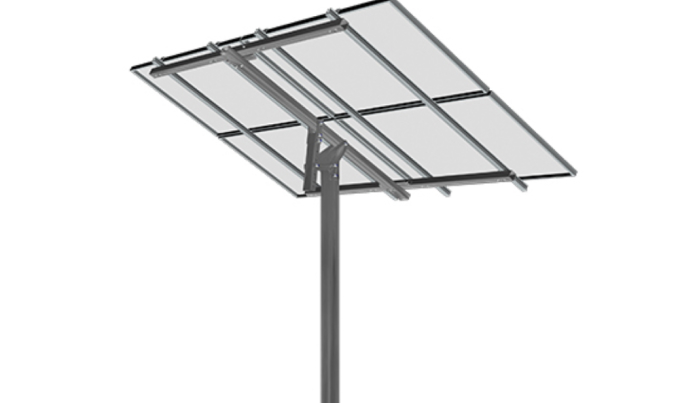

采用单立柱结构设计
  • 根据预制调节孔可实现多个角度的调节。
全面兼容不同的光伏组件
  • 可自由和灵活地支持各种类型的光伏组件。
技术参数
安装地点
地面
安装基础
打桩，水泥基础，螺旋地桩
安装角度
10-60°
风荷载
32m/s
雪荷载
1.3KN/㎡
离地高度
500-2000mm
适用组件类型
有框，无框
组件排版方式
横向，竖向
设计标准
AS/NZS 1170，DIN 1055，JIS C8955：2017， International Building Code IBC 2009,California Building Code CBC 2010；
支架材质
Q235B（热浸镀锌），AL6005-T5（表面阳极氧化）
紧固件材质
SUS304&锌镍合金&热浸镀锌
零配件材质
AL6005-T5 (表面阳极氧化)
支架颜色
自然银色或根据客户要求着色
系统质保
10年
适应场景
.
